Hoogefficiënte kastairconditioner voor industriële koelsystemen

HISURP kastairconditioner voor elektrische behuizingen, CNC-kasten, PLC-panelen en industriële besturingssystemen

Wanneer kopers op zoek gaan naar een betrouwbare paneelkoeler, stellen ze meestal dezelfde praktische vragen: hoe houd ik elektrische kasten koel zonder dat er stof naar binnen komt? Moet ik een op de bovenkant gemonteerd exemplaar of een aan de muur gemonteerd exemplaar kiezen? Hoe selecteert u de juiste koelcapaciteit?

HISURPgeeft duidelijke antwoorden met een productlijn die speciaal is ontworpen voor de koeling van elektrische behuizingen, niet voor algemene airconditioning in ruimtes.

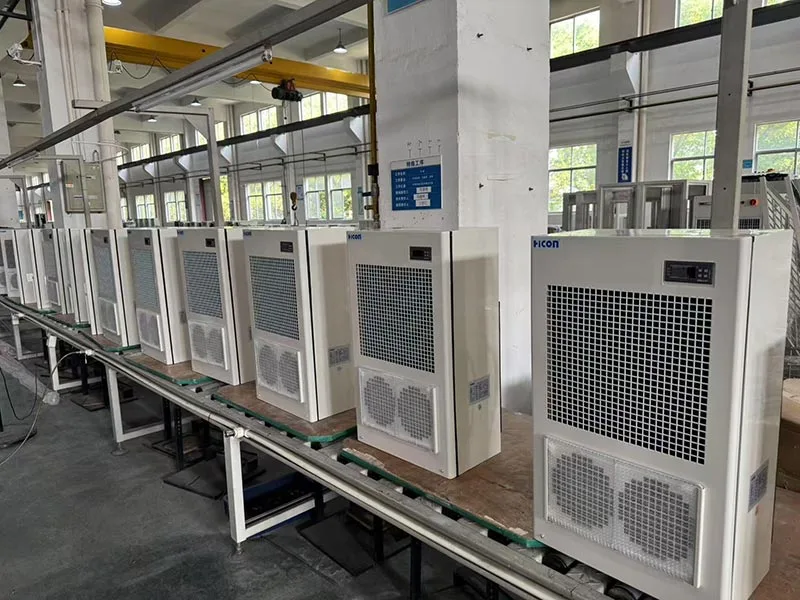

HISURP, vervaardigd door Ningbo Hicon Industry, wordt ondersteund door een bedrijf met ervaring op het gebied van industriële koeling die teruggaat tot 1972 en zich sinds 2003 richt op industriële airconditioners en commerciële airconditioners. Met een fabrieksinstallatie van 150.000 m², meer dan 400 werknemers, 123 patenten, CNAS-laboratoria en testkamers van nationale klasse, en ervaring met het bedienen van mondiale partners zoals ABB, Schneider, Toyota, COFCO, Novenco en Toray.

Een kastairconditioner wordt ook vaak paneelkoeler, behuizingsairconditioner of schakelkastkoelunit genoemd. Het doel ervan is eenvoudig maar cruciaal: het verwijdert de warmte uit afgesloten elektrische kasten en houdt stof, olienevel, vochtige lucht en corrosieve verontreinigende stoffen uit de buurt van gevoelige elektronica. Voor PLC's, servodrives, omvormers, schakelbesturingen, CNC-controllers, telecomapparatuur en precisie-instrumenten is dit verschil niet gering. Het heeft een directe invloed op de uptime, betrouwbaarheid en levensduur.

Waarom hebben elektrische kasten een speciale kastairconditioner nodig?

Traditionele koelmethoden zoals afzuigventilatoren of natuurlijke ventilatie zijn vaak niet langer voldoende. Moderne elektrische kasten bevatten compacte elektronische componenten met een hoge dichtheid die aanzienlijke warmte genereren. Tegelijkertijd kan de fabriekslucht stof, vezels, oliedamp of vocht bevatten. Als u de kast eenvoudigweg ventileert met buitenlucht, kunt u de warmte slechts tijdelijk verminderen, terwijl juist de verontreinigingen worden geïntroduceerd die de elektronica beschadigen.

Daarom richt HISURP zich op koeling + stofbescherming + ontvochtiging in één compacte oplossing.

Hoe werkt een HISURP-paneelairconditioner?

HISURP maakt gebruik van het faseveranderingskoelprincipe. De compressor loost koelgas met een hoge temperatuur en hoge druk in de condensor, waar het wordt gekoeld tot vloeibaar koelmiddel. Na het smoren komt het koelmiddel de verdamper binnen en absorbeert het de warmte van de hete lucht in de schakelkast. Het koelmiddel verdampt vervolgens weer in gas en keert terug naar de compressor, waarbij de cyclus continu wordt herhaald.

Kernvoordelen

1. Nauwkeurige temperatuurregeling voor een stabiele werking van de behuizing

Gebruikers kunnen de werktemperatuur in de schakelkast instellen op basis van de daadwerkelijke toepassingsbehoeften. Het standaard temperatuuraanpassingsbereik is +20°C tot +38°C. Afhankelijk van het model en de projectvereisten kan mechanische besturing of microcomputerbesturing met LED-display worden toegepast.

2. Koelen en ontvochtigen in één unit

Veel elektrische storingen worden niet alleen veroorzaakt door hitte, maar door de combinatie van hitte en vocht. HISURP-units zorgen voor ontvochtigende koeling, waardoor de luchtvochtigheid en temperatuur in de kast beter behouden blijven en het risico op condensatie en corrosie wordt verminderd.

3. De afgedichte structuur helpt het binnendringen van stof te blokkeren

Een goed afgestemde wandgemonteerde kastairconditioner of bovengemonteerde kastairconditioner werkt met een afgedichte elektrische behuizing, zodat de binnenlucht geïsoleerd blijft van werkplaatsstof, vezels, olienevel en deeltjes in de lucht.

4. Snelle, gelijkmatige luchtcirculatie

De unit maakt gebruik van een hoogwaardige centrifugaalventilator met externe rotor met compacte structuur, grote luchtstroom, hoge statische druk, lage trillingen en laag geluidsniveau. Dit helpt de kast snel te koelen en hotspots rond PLC's, VFD's, servoaandrijvingen en voedingsmodules te verminderen.

5. Efficiënte roterende compressor

HISURP maakt gebruik van een volledig gesloten roterende compressor met een hoge energie-efficiëntie en een laag energieverbruik. Dankzij de ingebouwde trillingsreductiemaatregelen werkt de unit soepel en stil, wat waardevol is in omgevingen met nauwkeurige controle.

6. Hoog rendement warmtewisselaar

De warmtewisselaar maakt gebruik van koperen buizen met interne schroefdraad en aluminium vinnen, waardoor de warmteoverdrachtsprestaties en de EER van het systeem worden verbeterd en tegelijkertijd een stabiele werking op de lange termijn wordt ondersteund.

7. Standaard primair filter aan condensorzijde

Een primair filter aan de condensorzijde helpt voorkomen dat stof, olie en vuil de warmtewisselaar of ventilator binnendringen en aantasten, waardoor de algehele systeemstabiliteit wordt verbeterd en de levensduur wordt verlengd.

8. Instelbare uitlaatrichting voor koude lucht

De koudeluchtuitlaat is uitgerust met een deflector, zodat de uitblaasrichting kan worden aangepast, waardoor de luchtstroomverdeling wordt geoptimaliseerd en de kasttemperatuur uniformer wordt.

9. Flexibele installatie en gemakkelijk onderhoud

De unit is compact, licht, eenvoudig te monteren en gemakkelijk te onderhouden. Na installatie en stroomaansluiting kan het in de meeste standaardtoepassingen zonder ingewikkelde inbedrijfstelling werken.

Opbouw of wandmontage: welke moet je kiezen?

Dit is een van de belangrijkste vragen van kopers en heeft een directe invloed op de installatie-efficiëntie en luchtstroomprestaties.

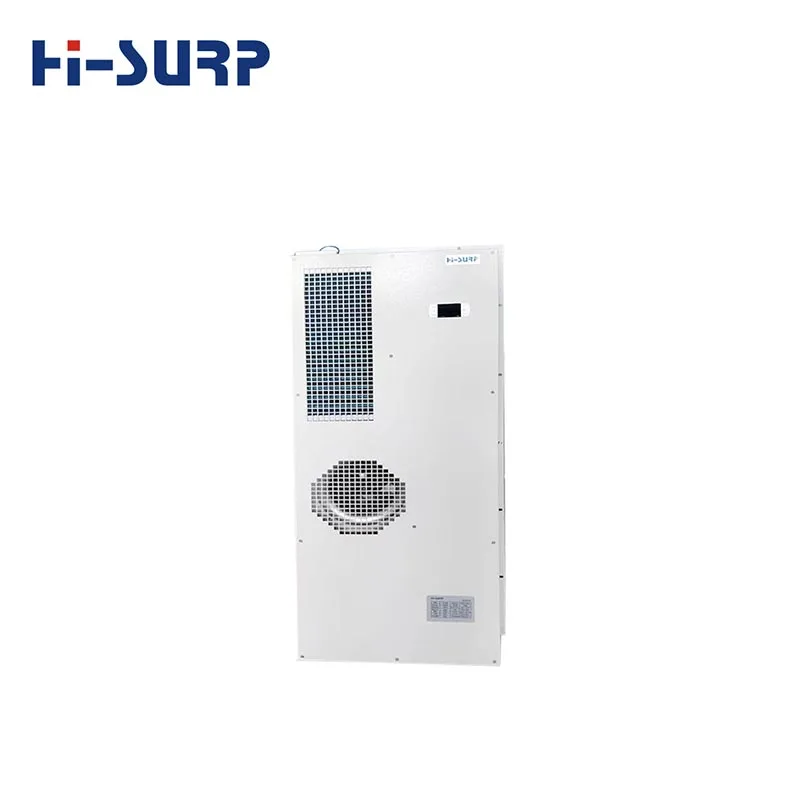

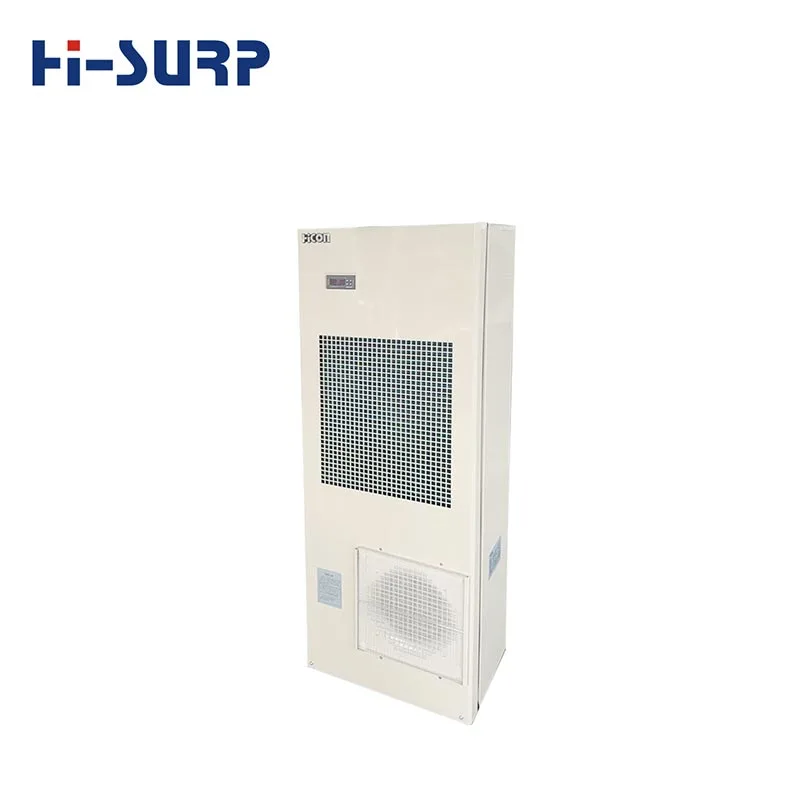

Op de zijwand van de elektrische behuizing wordt een aan de muur gemonteerde kastairconditioner geïnstalleerd. Het is het meest gebruikte formaat omdat het gemakkelijk toegankelijk is voor onderhoud en geschikt is voor veel algemene schakelkasten.

Typische koelcapaciteiten voor wandmodellen:

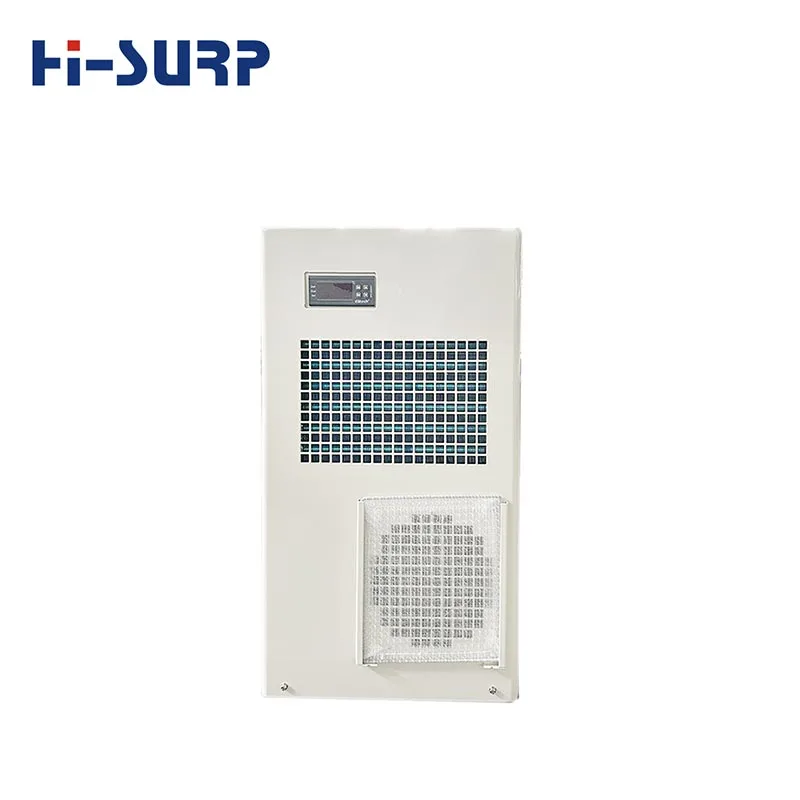

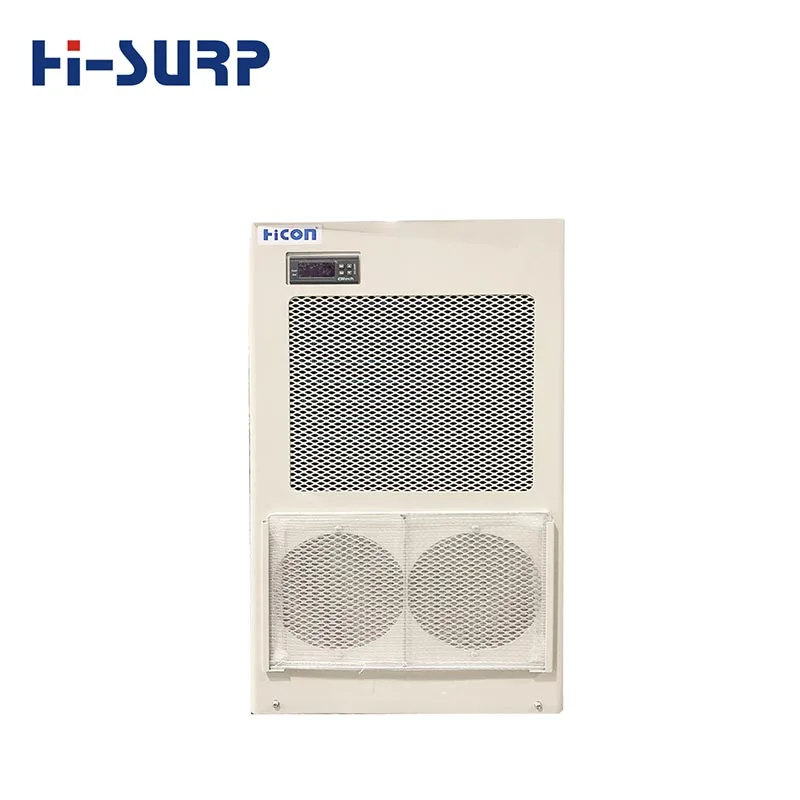

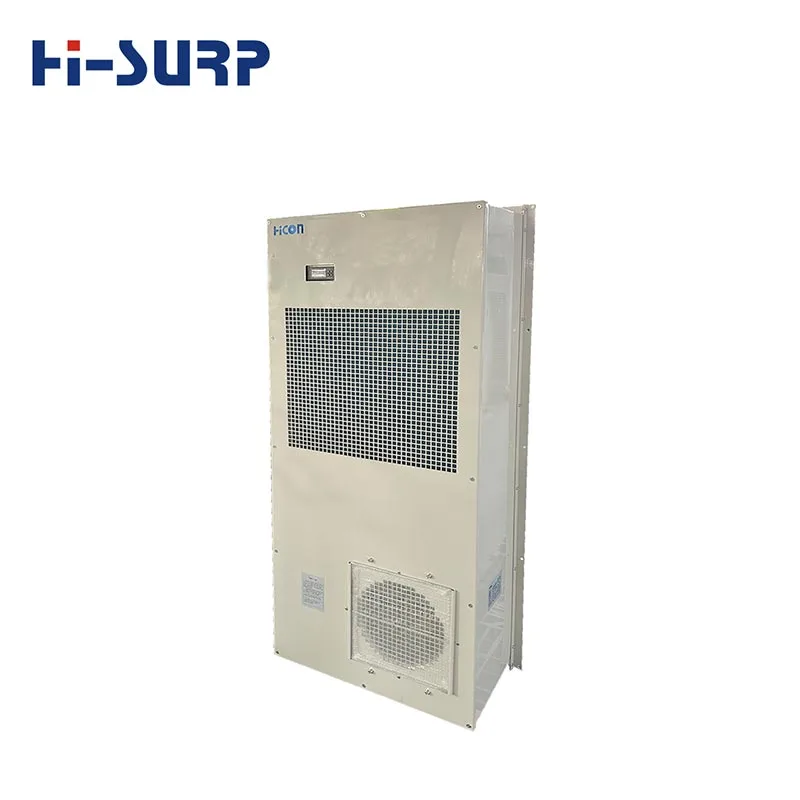

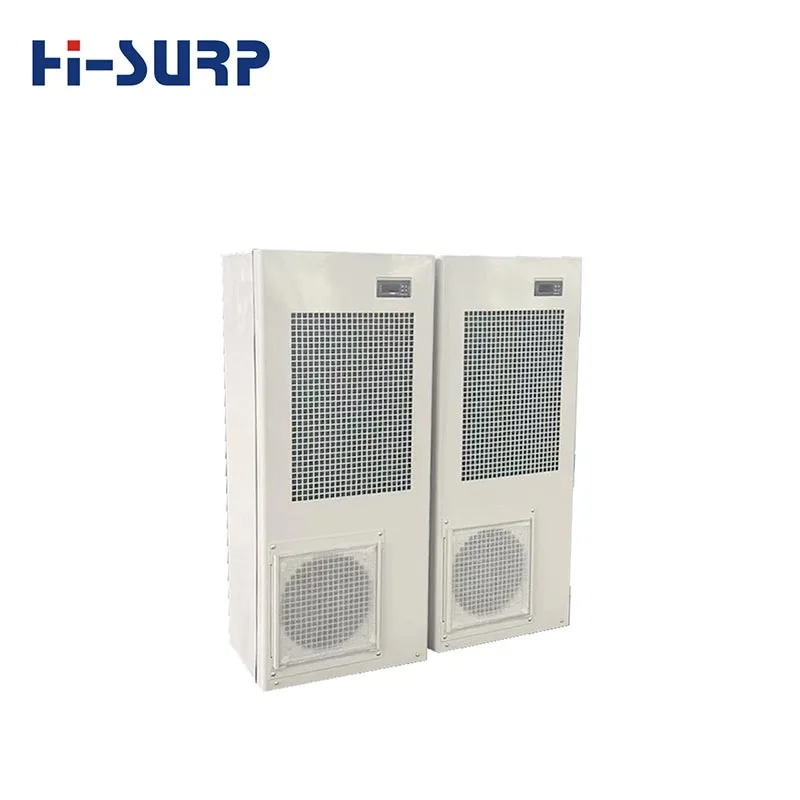

300W, 600W, 1000W, 1500W, 2000W, 2500W, 3500W, 4000W

Beste voor:

- CNC-machinebesturingskasten

- automatiseringslijnbesturingskasten

- kasten voor telecomapparatuur

- inverter- en servobesturingskasten

- retrofitprojecten met installatieruimte aan de zijkant

Op de deur gemonteerd / semi-ingebed type

Dit is een aan de zijkant geïnstalleerde versie die gedeeltelijk in de kast is ingebed voor een beter uiterlijk of meer controle over de ruimte.

Typische capaciteiten:

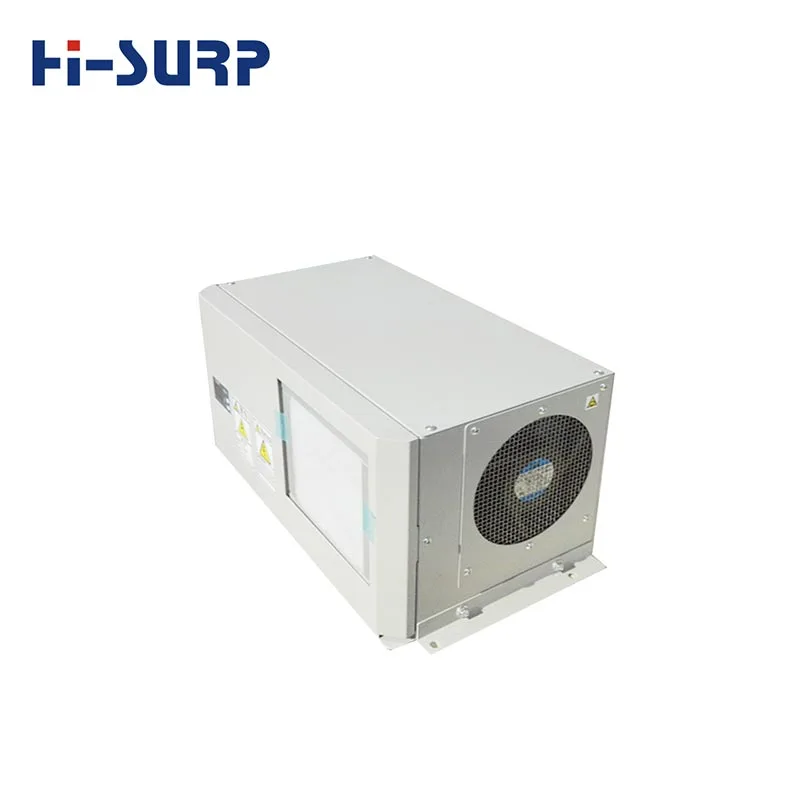

600W, 1000W, 1500W, 2000W, 2500W

Beste voor:

- compacte lijnen waarbij de projectie naar buiten moet worden verminderd

- OEM-apparatuur met een strakker geïntegreerd kastontwerp

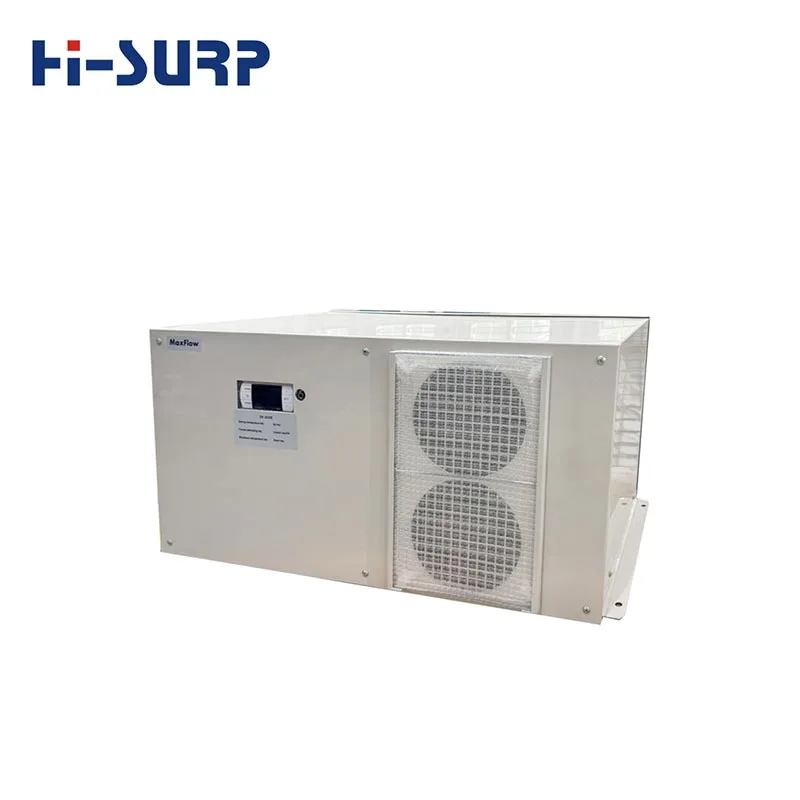

Op de bovenzijde gemonteerde kastairconditioner

Een op de kast gemonteerde airconditioner wordt bovenop de kast geïnstalleerd en is vooral handig wanneer de zijruimte beperkt is of de zijdeuren vrij moeten blijven.

Typische koelcapaciteiten:

1000W, 1500W

Beste voor:

- smalle installatiegangen

- werktuigmachines met beperkte zijdelingse speling

- kasten die luchttoevoer van bovenaf vereisen

Hoe kiest u de juiste kastairconditioner?

1. Warmtebelasting in de kast

Bereken de totale warmte die vrijkomt door aandrijvingen, PLC's, voedingen, transformatoren, relais en andere elektronica. Te lage afmetingen leiden tot slechte koeling; te grote afmetingen kunnen de kosten verhogen en het risico op condensatie vergroten.

2. Kastafmetingen en afdichtingsconditie

Een kastairconditioner werkt het beste met een relatief gesloten behuizing. Luchtlekkage vermindert de koelefficiëntie en kan ervoor zorgen dat vochtige of stoffige lucht binnendringt.

3. Omgevingstemperatuur en vervuilingsniveau

Als de locatie heet, stoffig, olieachtig, vochtig of corrosief is, is een afgesloten koeloplossing veel geschikter dan ventilatorventilatie.

4. Montagepositie

Bepaal vroeg of uw project een opbouw- of wandmontage nodig heeft, op basis van het kastontwerp en de onderhoudstoegang.

5. Afwateringstoestand en controlevereiste

Als er geen afvoerleiding is, overweeg dan een model met watertank. Als het project een preciezere weergave en controle nodig heeft, vraag dan naar microcomputerbesturing en LED-weergaveopties.

Zo bereken je het koelvermogen van een kast

1. Bereken de oppervlakte A = 2 × (lengte × hoogte + breedte × hoogte + lengte × breedte) om de oppervlakte van de kast te bepalen.

2. Bereken het temperatuurverschil ΔT = externe temperatuur minus de beoogde interne temperatuur om het interne-externe temperatuurverschil te bepalen.

3. Bereken de warmteoverdracht door de kastwand: Qs = 5,5 × A × ΔT, wat de warmteoverdrachtsnelheid oplevert.

4. Koelcapaciteit airconditioning Qo = 1,2 × (Qs + interne warmteopwekking Qi), waarmee het vereiste koelvermogen wordt bepaald.

Overzicht technische gegevens van kastairconditioner

Waarom HISURP?

Onze productiekracht:

HISURP is een gespecialiseerde fabrikant van industriële airconditioning met:

- Ervaring met industriële koeling vanaf 1972

- Focus op industriële airconditioners en commerciële airconditioners sinds 2003

- Productieatelier van 150.000 m²

- 400+ medewerkers

- 123 patenten

- CNAS-laboratoria en testkamers van nationale klasse

- Geïmporteerde productiefaciliteiten en volwassen kwaliteitscontrolesystemen

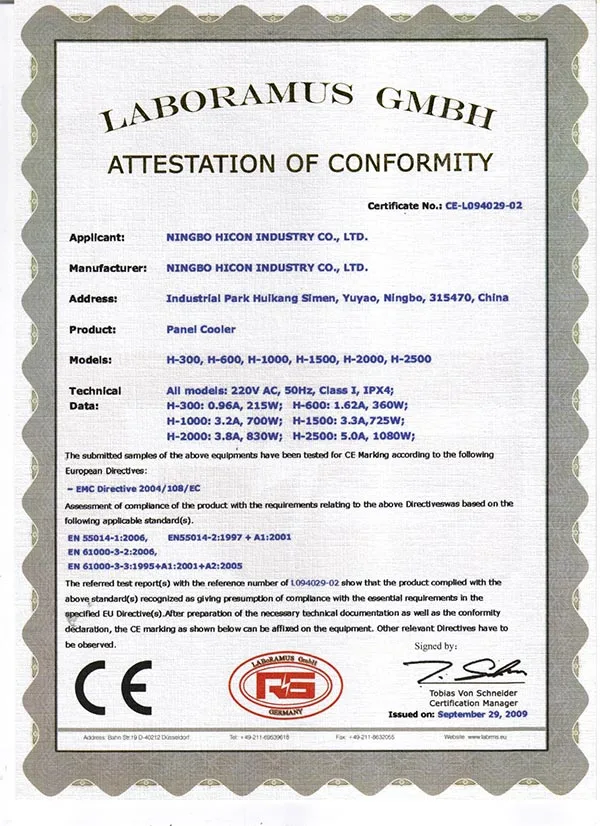

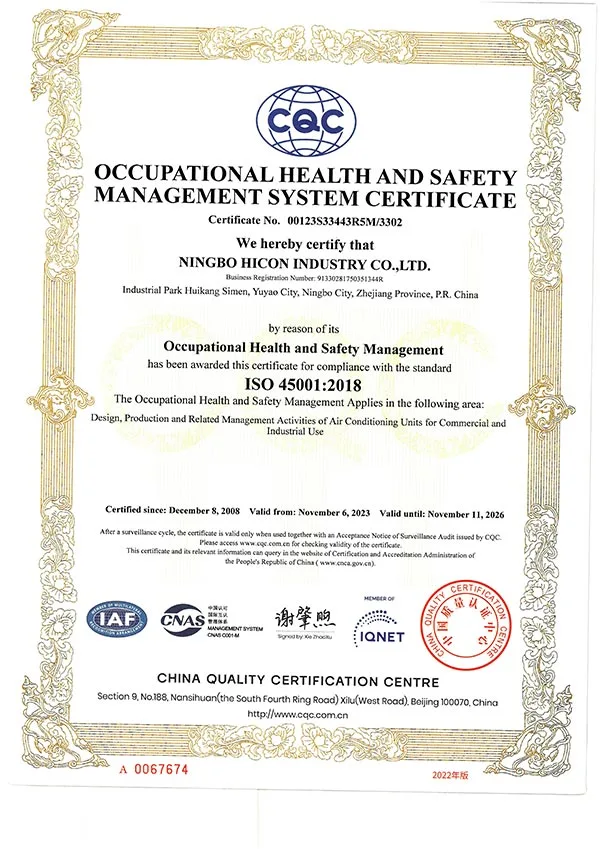

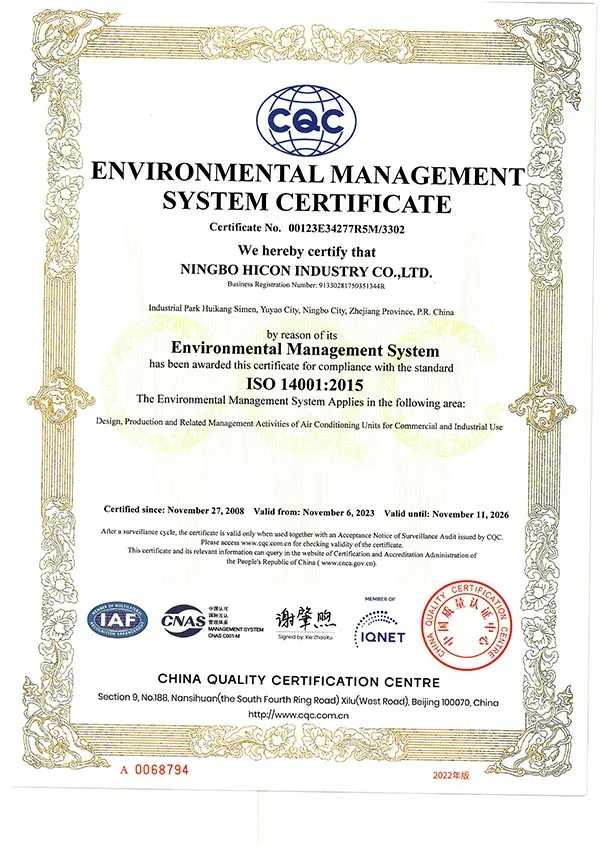

- Certificeringen waaronder ISO9001, ISO14001, ISO45001, CE, UL, CB en meer

-rijke exportervaringen, de kastairconditioners worden voorlopig geëxporteerd naar: Saoedi-Arabië, Griekenland, Mexico, Qatar, Servië, enz.

-Niet-standaard maatwerk voor verschillende scenario's: Driefasige 460V- en DC 48V-voedingsmodellen zijn in bulk geëxporteerd naar Griekenland en Saoedi-Arabië, waarbij ze zich hebben aangepast aan verschillende netwerkspecificaties om aan regionale vereisten te voldoen.

Roestvrijstalen behuizing, modellen voor hoge temperaturen tot 60°C omgevingstemperatuur, speciaal ontworpen voor fotovoltaïsche inverterkasten uit het Midden-Oosten; modellen met RS485-interfaces ondersteunen Modbus-uitlezing op afstand van temperatuur-, stroom- en foutcodes, waardoor integratie in gecentraliseerde bewakingssystemen via hostcomputers mogelijk wordt.

Technische samenwerking met Japanse specialisten

De kastenkoellijn is ontwikkeld in samenwerking met Japanse bedrijven waaronder KOUWAKOUGYO en Apiste. Dit voegt waarde toe voor kopers die waarde hechten aan stabiele ontwerplogica, bewezen ervaring met behuizingskoeling en productvolwassenheid.

Aanpassingsvermogen

HISURP kan ondersteunen:

- aangepaste parameters

- verschillende uiterlijk- en kleurvereisten

- milieuvriendelijke koelmiddelopties

- oplossingen met vaste of variabele frequentie, indien van toepassing

- OEM- en projectmatige aanpassing

Dit is vooral handig voor machinebouwers, fabrikanten van schakelkasten en buitenlandse distributeurs.

Typische toepassingsindustrieën

HISURP paneelairconditionerproducten zijn geschikt voor een breed scala aan sectoren:

- CNC-bewerkingsmachines

- plastic machines

- telecommunicatie

- voedselmachines

- textieluitrusting

- houtbewerkingsmachines

- metallurgie

- tabaksproductielijnen

- VFD-schakelkasten

- PLC-kasten

- servobesturingssystemen

- schakelkasten en instrumentatiebehuizingen

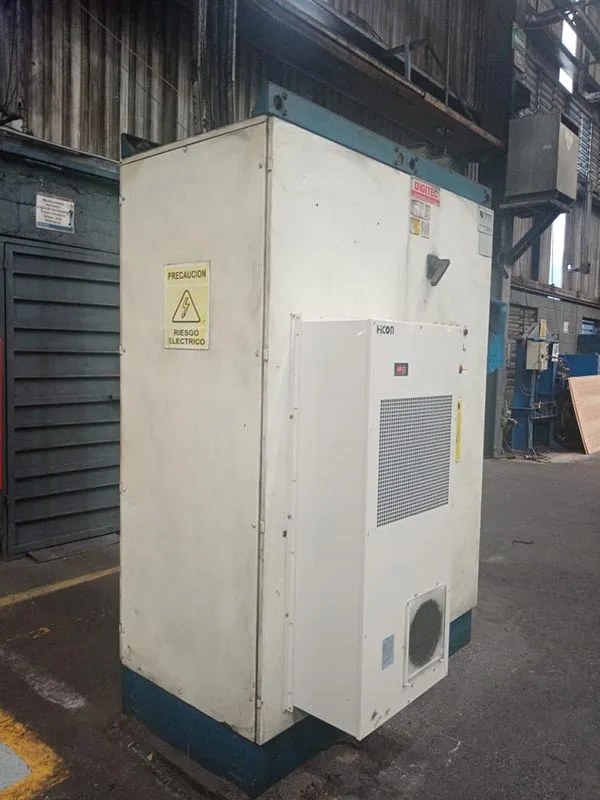

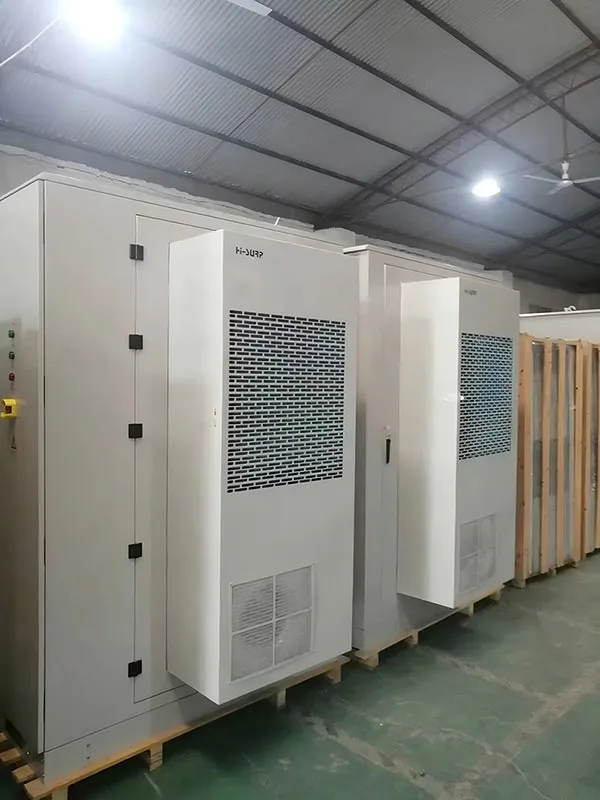

Installatie scène
